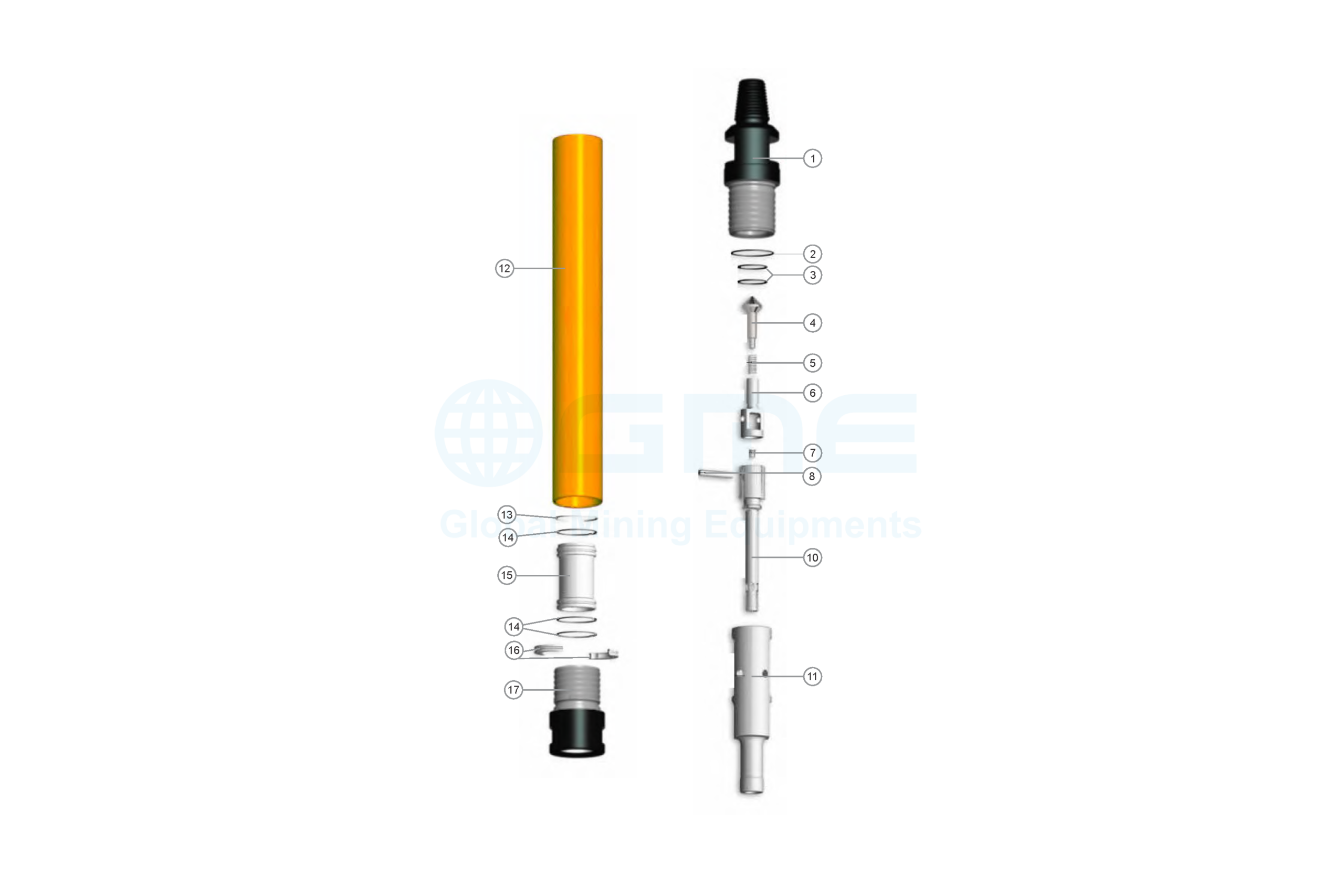

GMD100 DTH Hammer Exploded View & Parts List | GME

      SNPart No.DescriptionQty.
      G34-4S4500S4-23 ARMR/1Hammer Assembly-
      1G15-4S4500-23ARM/1Top Sub1
      2G37-06603HO-Ring1
      3G37-05103HO-Ring2
      4G19-14105RCheck Valve Dart1
      5G17-110513Check Valve Spring1
      6G25-4S4500Check Valve Guide1
      7G47-1116NAChoke1
      8G39-12076AFeed Tube Retainer Pin1
      10G35-4S4500Feed Tube1
      11G52-4S4500Piston1
      12G45-4S4500Piston Case1
      13G89-080430Piston Retainer Ring1
      14G37-06803HO-Rings3
      15G65-4S4500Guide Sleeve1
      16G99-070412Bit Retainer Ring2
      17G75-4S4500Driver Sub1
      18G4S4500S4KSeal Kit (2,3,5,7,8,13 & 14)
